Jak zrobić nawiew do kotłowni? Poradnik krok po kroku
Prawidłowy nawiew do kotłowni jest niezamykalnym otworem doprowadzającym powietrze z zewnątrz. W kotłowni z kotłem pobierającym powietrze z pomieszczenia zwykle wykonuje się go nisko nad podłogą, a gdy ściana zewnętrzna znajduje się wyżej niż kotłownia, stosuje się kanał typu Z, czyli „zetkę”. Wymiar nawiewu zależy od mocy i rodzaju kotła. Błąd w tym miejscu może doprowadzić do niepełnego spalania oraz powstania tlenku węgla.
Czy potrzebujesz prostej kratki czy „zetki”?
Najpierw ustal, z jakim urządzeniem masz do czynienia. Kocioł z otwartą komorą spalania, w tym wiele kotłów na paliwa stałe oraz starsze kotły gazowe, pobiera powietrze bezpośrednio z kotłowni. Pomieszczenie wymaga wtedy niezależnej wentylacji grawitacyjnej, obejmującej nawiew i wywiew.
Jeżeli kotłownia znajduje się przy ścianie zewnętrznej, powietrze można doprowadzić prostym przewodem przechodzącym przez ścianę. Wylot wewnętrzny powinien znajdować się nisko, zwykle nie wyżej niż 30 cm nad podłogą. Gdy pomieszczenie jest w piwnicy, a zewnętrzny poziom terenu znajduje się wyżej, prosty otwór mógłby zostać zasypany śniegiem lub wodą. Wtedy stosuje się wentylację typu Z, czyli kanał prowadzony w kształcie litery Z.

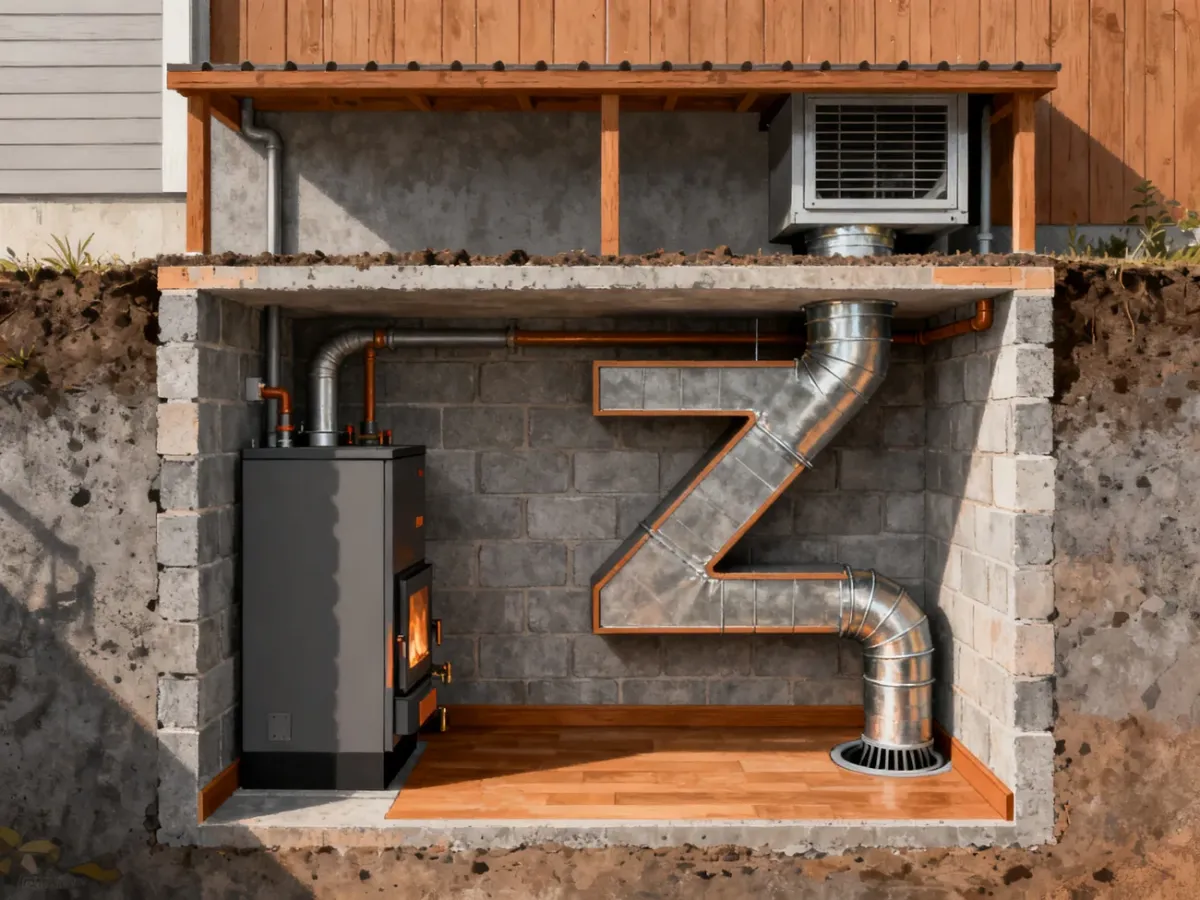

„Zetka” nie jest drugim rodzajem wentylatora. To grawitacyjny kanał nawiewny, który łączy niski wylot w kotłowni z wlotem umieszczonym na zewnętrznej ścianie wyżej nad terenem. Wlot trzeba zabezpieczyć przed opadami, liśćmi i śniegiem. Przewód prowadzi się tak, aby nie ograniczać jego przekroju, a w chłodnych pomieszczeniach warto go zaizolować przeciw kondensacji.
Inne zasady dotyczą kotła kondensacyjnego z zamkniętą komorą spalania. Takie urządzenie pobiera powietrze z zewnątrz przez przewód powietrzno-spalinowy, więc nie potrzebuje nawiewu służącego bezpośrednio do spalania w pomieszczeniu. Nadal trzeba jednak sprawdzić wymagania dotyczące wentylacji samej kotłowni oraz instrukcję producenta. Nie należy automatycznie wykonywać „zetki” tylko dlatego, że w pomieszczeniu znajduje się kocioł.
Jakiej wielkości powinien być otwór nawiewny?
Wymiar należy dobrać na podstawie rodzaju urządzenia, jego mocy, zastosowanej wentylacji wywiewnej oraz aktualnych wymagań technicznych. Dla często spotykanych kotłowni podaje się następujące wartości orientacyjne wynikające z przywoływanych wytycznych:
| Moc kotła | Minimalna powierzchnia nawiewu | Uwagi |
|---|---|---|
| Do 30 kW | 200 cm² | Niezamykalny otwór, zwykle do 30 cm nad podłogą |
| Od 30 do 60 kW | 300 cm² | Nie należy pobierać powietrza z innych pomieszczeń |
| Od 60 do 2000 kW | Co najmniej 5 cm² na 1 kW, nie mniej niż 300 cm² | Wymaga sprawdzenia projektu, normy i instrukcji urządzenia |
Podane wartości nie zastępują projektu ani oceny kominiarskiej. W przypadku kotłów na paliwa stałe wymagania mogą wynikać także z właściwej normy branżowej, dokumentacji kotła i warunków konkretnego budynku. Nie zmniejszaj przekroju kratką o małym prześwicie. Liczy się rzeczywista powierzchnia przepływu, a nie tylko wymiar zewnętrzny kratki.
Jak wykonać nawiew do kotłowni krok po kroku?
Przed rozpoczęciem prac ustal trasę przewodu i sprawdź, czy w ścianie nie przebiegają instalacje. Przy modernizacji kotłowni z kotłem na paliwo stałe lub urządzeniem z otwartą komorą spalania najlepiej skonsultować rozwiązanie z projektantem instalacji albo mistrzem kominiarskim.
Do podstawowych materiałów i narzędzi potrzebnych przy prostym przejściu przez ścianę należą:
- Przewód o przekroju dobranym do wymaganej powierzchni nawiewu.
- Kratka zewnętrzna zabezpieczająca przed opadami i zanieczyszczeniami.
- Kratka wewnętrzna lub anemostat, którego nie można całkowicie zamknąć.
- Materiały do uszczelnienia przejścia oraz izolacja przewodu w przypadku „zetki”.
- Wiertnica lub narzędzia do wykonania otworu, poziomnica i przyrządy pomiarowe.
- Wybierz miejsce. Nawiew umieść w ścianie zewnętrznej, nisko nad podłogą, maksymalnie około 30 cm, jeśli wymagania dla danego kotła nie wskazują inaczej. Nie kieruj strumienia bezpośrednio na stanowisko obsługi kotła.
- Wyznacz trasę i wykonaj otwór. Sprawdź przebieg przewodów elektrycznych, wodnych i gazowych. Otwór powinien mieć przekrój zapewniający wymaganą powierzchnię czynną po zamontowaniu kratki.

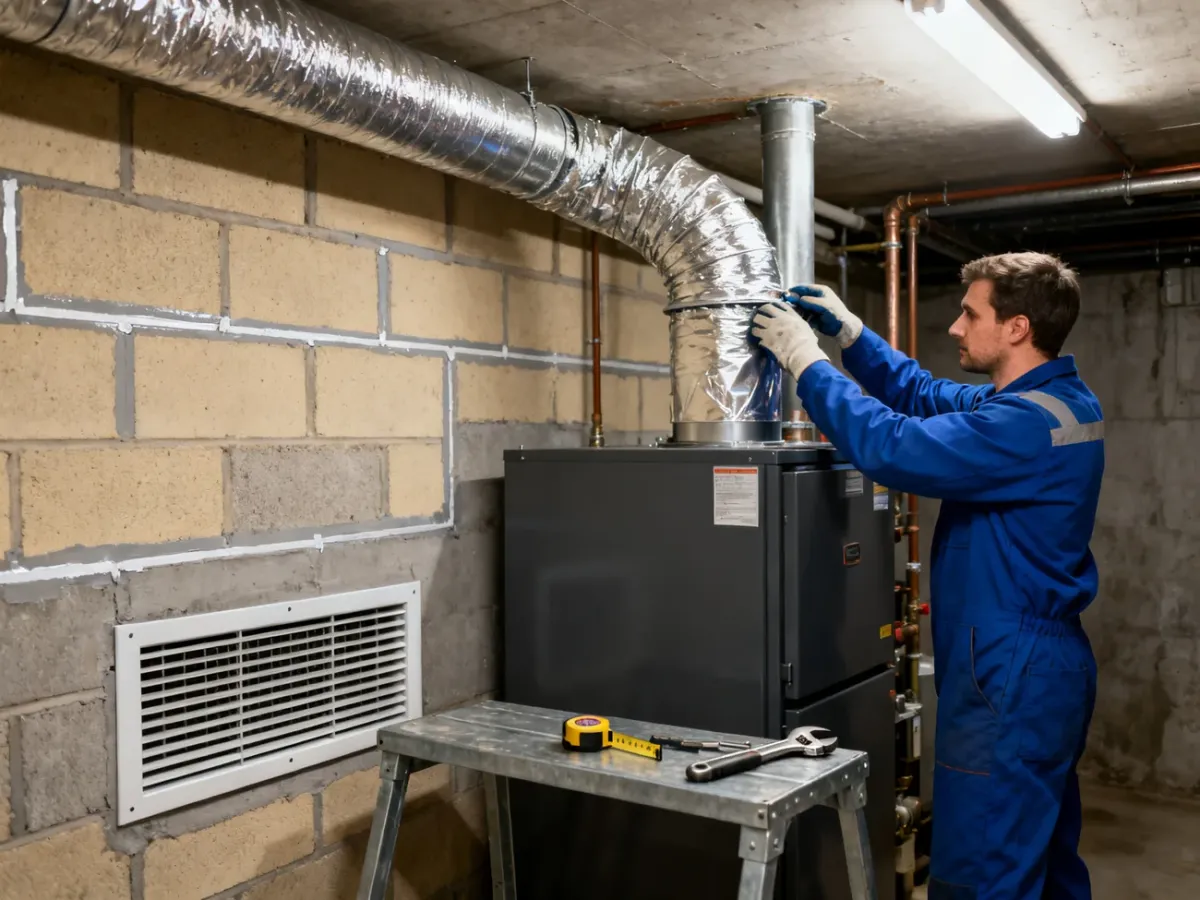

- Zamontuj przewód. Przy prostym nawiewie przeprowadź rurę przez ścianę ze spadkiem na zewnątrz, aby ewentualna wilgoć nie spływała do kotłowni. Przy kotłowni zagłębionej wykonaj kanał w układzie Z, bez przewężeń i ostrych załamań utrudniających przepływ.
- Zaizoluj kanał. Izolacja ogranicza wykraplanie wilgoci oraz wychładzanie sąsiednich przegród. Dotyczy to szczególnie długiej „zetki” prowadzonej przez zimną piwnicę.

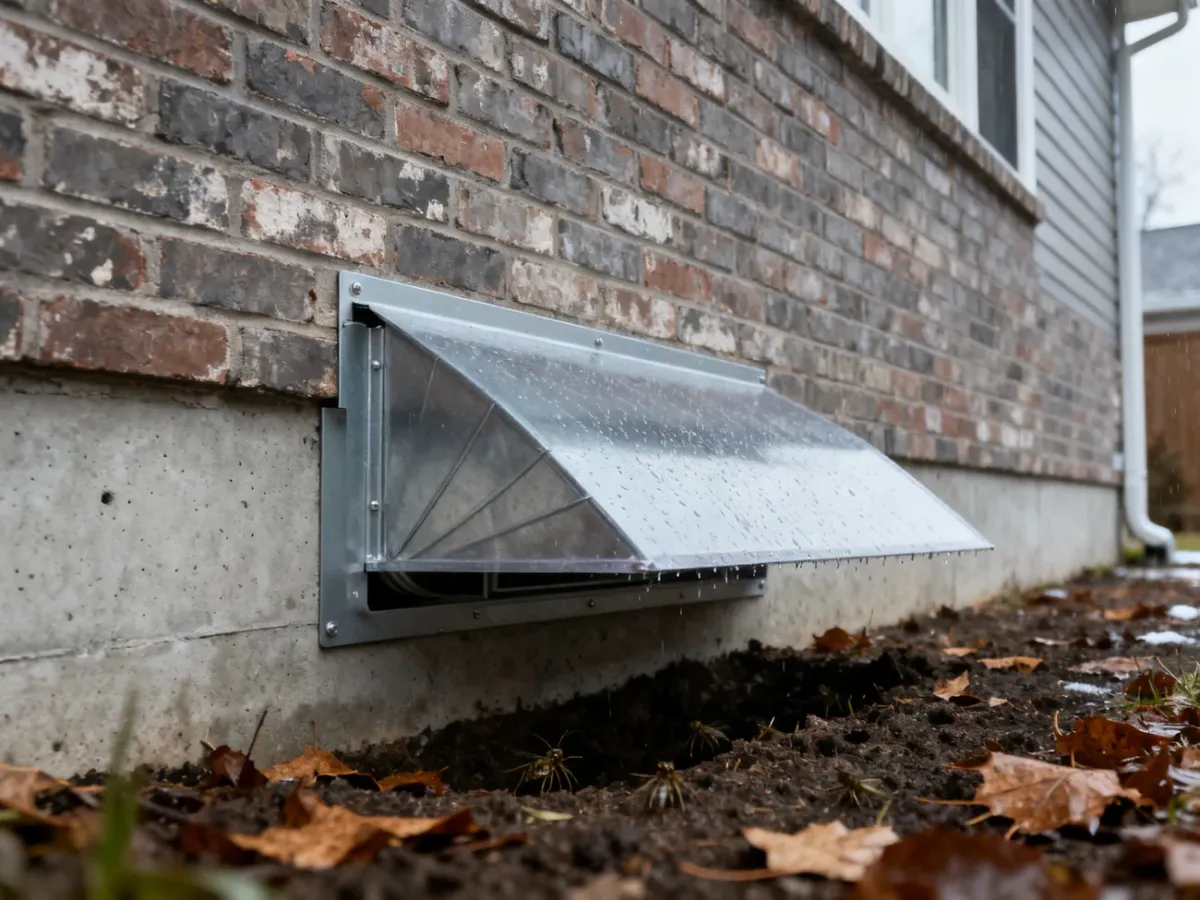

- Zabezpiecz wlot zewnętrzny. Zamontuj trwałą kratkę z siatką przeciw owadom i osłoną przed deszczem. Wlot powinien znaleźć się w miejscu, w którym nie zostanie zasypany śniegiem. Dla kanału wychodzącego przy gruncie przyjmuje się często co najmniej 0,5 m nad terenem, ale ostateczne położenie trzeba dopasować do budynku i wymagań technicznych.
- Wykonaj wylot wewnętrzny. Zastosuj kratkę lub anemostat o odpowiedniej powierzchni przepływu. Element nie może umożliwiać całkowitego odcięcia dopływu powietrza.
- Uszczelnij przejścia i sprawdź drożność. Wypełnij szczeliny materiałem przeznaczonym do danego zastosowania, nie zmniejszając światła kanału. Usuń gruz, zaprawę i izolację, które mogłyby ograniczać przepływ.
„Zetka” może mieć większe opory przepływu niż krótki, prosty nawiew, dlatego jej przekrój i przebieg nie powinny być dobierane wyłącznie na oko. W piwnicy istotne jest także zabezpieczenie przed wodą oraz możliwość czyszczenia kanału.
Czego nie wolno robić?
Brak powietrza do spalania może spowodować cofanie spalin i powstawanie tlenku węgla. Nawiew nie jest elementem, który można zamykać na zimę, gdy w kotłowni robi się chłodno. Najczęstsze błędy i zakazy dotyczą następujących sytuacji:
- Nie zasłaniaj ani nie zamykaj kratki nawiewnej, także częściowo materiałem, kartonem lub styropianem.
- Nie montuj wentylatora nawiewnego lub wyciągowego w kotłowni z urządzeniem pobierającym powietrze z pomieszczenia, jeżeli rozwiązanie nie zostało przewidziane i uzgodnione w projekcie.
- Nie prowadź wlotu w miejscu, w którym słońce silnie nagrzewa kanał lub kratkę, ponieważ może to osłabiać działanie wentylacji grawitacyjnej.
- Nie zastawiaj wylotu opałem, regałem, meblami ani sprzętem gospodarczym.
- Nie zmniejszaj przekroju kanału przez przypadkową redukcję, zbyt gęstą siatkę albo kilka warstw kratek.
W kotłowniach z otwartą komorą spalania wentylacja mechaniczna może zaburzyć ciąg i wytworzyć podciśnienie, które zassa spaliny do pomieszczenia. Z tego powodu nie wolno samodzielnie łączyć nawiewu grawitacyjnego z przypadkowym wentylatorem.
Jak sprawdzić, czy nawiew działa?
Po montażu sprawdź kanał, kratki i współpracę nawiewu z wentylacją wywiewną. Prosta kontrola nie zastępuje pomiaru ani odbioru, ale pozwala wykryć podstawowe problemy:
- Sprawdź, czy kratka zewnętrzna i wewnętrzna są drożne oraz nie mają liści, pajęczyn, gruzu ani lodu.
- Upewnij się, że nawiew nie ma elementu pozwalającego na całkowite zamknięcie przepływu.
- Przy działającym kotle obserwuj, czy nie występuje cofanie dymu, zapach spalin albo ciemny osad przy kratkach.
- Skontroluj ciąg wentylacji grawitacyjnej metodą wskazaną przez kominiarza, zamiast traktować próbę z kartką papieru jako pełny pomiar.
- Zleć odbiór i ocenę przewodów uprawnionemu mistrzowi kominiarskiemu, a potem wykonuj wymagane okresowe kontrole.
Podstawą techniczną są między innymi Warunki Techniczne oraz norma PN-B-02431:1999, a także instrukcja konkretnego kotła. Gdy zmieniasz urządzenie, moc kotła albo układ przewodów, nawiew trzeba ponownie ocenić. Jeżeli nie masz pewności co do przekroju, przebiegu „zetki” lub współpracy z kominem, nie uruchamiaj kotła przed sprawdzeniem instalacji przez specjalistę.
Artykuł ma charakter informacyjny i nie zastępuje projektu, opinii kominiarskiej ani odbioru instalacji. Prace przy urządzeniach grzewczych, przewodach kominowych i wentylacji powinny być wykonane zgodnie z aktualnymi przepisami oraz dokumentacją producenta.
