Schemat podłączenia pieca na pellet w układzie zamkniętym – poradnik

Schemat podłączenia pieca na pellet w układzie zamkniętym musi obejmować naczynie przeponowe, grupę bezpieczeństwa, pompę obiegową oraz ochronę powrotu. Najważniejsze zasady to utrzymanie wymaganej temperatury powrotu, prawidłowe dobranie zabezpieczeń ciśnieniowych i bezwzględny zakaz montażu zaworu odcinającego między kotłem a naczyniem przeponowym.

Dlaczego stosuje się układ zamknięty?

Układ zamknięty nie ma bezpośredniego kontaktu wody grzewczej z atmosferą. Naczynie wzbiorcze przeponowe kompensuje zwiększanie objętości wody podczas nagrzewania, a grupa bezpieczeństwa kontroluje ciśnienie i odprowadza jego nadmiar w sytuacji awaryjnej.

Ograniczenie dopływu tlenu zmniejsza ryzyko korozji tlenowej wewnątrz wymiennika, rur i grzejników. Stabilne ciśnienie sprzyja także spokojnej pracy pompy oraz sterownika kotła. Nie oznacza to jednak, że każdy kocioł można automatycznie podłączyć w takim układzie. Decydujące są instrukcja producenta, dopuszczalne ciśnienie robocze i wymagania dotyczące zabezpieczeń.

Jakie elementy są potrzebne?

Podstawowy schemat powinien uwzględniać następujące elementy instalacji:

• Naczynie wzbiorcze przeponowe – przejmuje zmianę objętości wody i ogranicza wahania ciśnienia. Jego pojemność dobiera się do objętości zładu, parametrów instalacji oraz dopuszczalnego ciśnienia. Orientacyjne przyjęcie około 10% objętości zładu nie zastępuje obliczeń ani danych producenta.
• Grupa bezpieczeństwa – obejmuje manometr, automatyczny odpowietrznik i zawór bezpieczeństwa. Zawór musi mieć parametry zgodne z dokumentacją kotła.
• Zawór ochrony powrotu – najczęściej trójdrożny lub czterodrożny, miesza część gorącej wody z zasilania z wodą powracającą do kotła.
• Pompa obiegowa – wymusza przepływ w obiegu kotłowym lub grzewczym. Jej wydajność i sposób sterowania muszą odpowiadać oporom instalacji oraz wymaganiom kotła.
• Filtr siatkowy i armatura serwisowa – filtr chroni pompę i zawór mieszający przed zanieczyszczeniami. Zawory serwisowe można stosować tylko w miejscach, w których ich zamknięcie nie odetnie wymaganych zabezpieczeń.

Grupa bezpieczeństwa nie zastępuje naczynia przeponowego. Pierwszy zestaw monitoruje i ogranicza niebezpieczny wzrost ciśnienia, a drugie przejmuje rozszerzalność wody podczas normalnej pracy.

Gdzie umieścić poszczególne elementy?

Jak wykonać podłączenie krok po kroku?

1. Przygotuj kotłownię i ustaw kocioł

Kocioł ustaw na stabilnym, równym i niepalnym podłożu. Zapewnij wentylację kotłowni, dostęp do czyszczenia oraz możliwość odczytu manometru i wykonania prac serwisowych. Przyłącze kominowe wykonaj zgodnie z instrukcją kotła i wymaganiami przewodu kominowego. Część spalinowa oraz wentylacja wymagają osobnej oceny przez uprawnionego specjalistę.

2. Wykonaj obieg kotłowy

Połącz króciec zasilania kotła z obiegiem grzewczym, a powrót instalacji skieruj do króćca powrotnego. W przypadku bufora lub kilku obiegów należy rozdzielić obieg kotłowy od obiegów odbiorczych. Złożone układy z buforem, ogrzewaniem podłogowym i kilkoma pompami powinien zaprojektować instalator, ponieważ sama kolejność rur nie wystarcza do prawidłowego zbilansowania przepływu.

W obiegu kotłowym umieść pompę zgodnie z projektem i kierunkiem przepływu zaznaczonym na korpusie. Przed pompą zastosuj filtr, a połączenia wykonaj tak, aby można było oczyścić filtr i wymienić pompę bez opróżniania całej instalacji.

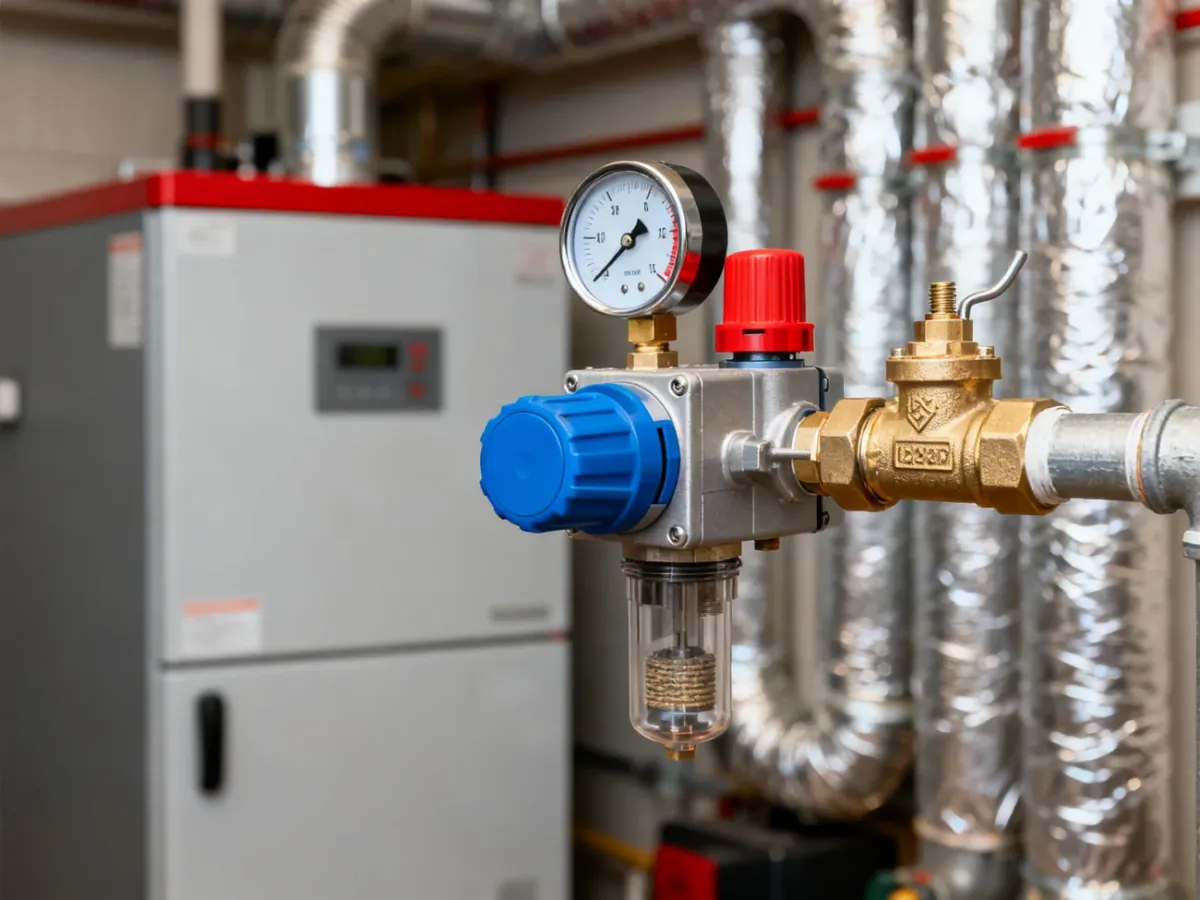

3. Zamontuj grupę bezpieczeństwa

Grupę bezpieczeństwa zamontuj na zasilaniu, możliwie blisko kotła, w miejscu wskazanym przez producenta. Zawór bezpieczeństwa musi mieć swobodną drogę zrzutu, a przewód odprowadzający należy poprowadzić tak, aby wypływ był widoczny i nie powodował zagrożenia dla osób ani urządzeń.

Nie zmniejszaj średnicy podejścia do zaworu bezpieczeństwa i nie instaluj między nim a kotłem elementu, który może zostać zamknięty. Nastawę oraz maksymalne ciśnienie pracy dobiera się na podstawie dokumentacji konkretnego urządzenia, a nie na podstawie uniwersalnej wartości.

4. Podłącz naczynie przeponowe

Naczynie podłącz do powrotu, w punkcie zapewniającym stabilne warunki hydrauliczne, zwykle przed pompą obiegu kotłowego. Powinno być dostępne do kontroli ciśnienia wstępnego i wymiany. Jego pojemność zależy między innymi od ilości wody w instalacji, zakresu temperatur, wysokości statycznej oraz parametrów zaworu bezpieczeństwa.

Między kotłem a naczyniem przeponowym nie wolno montować zaworu odcinającego. Przypadkowe zamknięcie takiego zaworu odłączyłoby kompensację ciśnienia od chronionej części instalacji. Jeżeli rozwiązanie serwisowe wymaga armatury odcinającej, musi ona być zgodna z projektem i zabezpieczona przed nieuprawnionym zamknięciem.

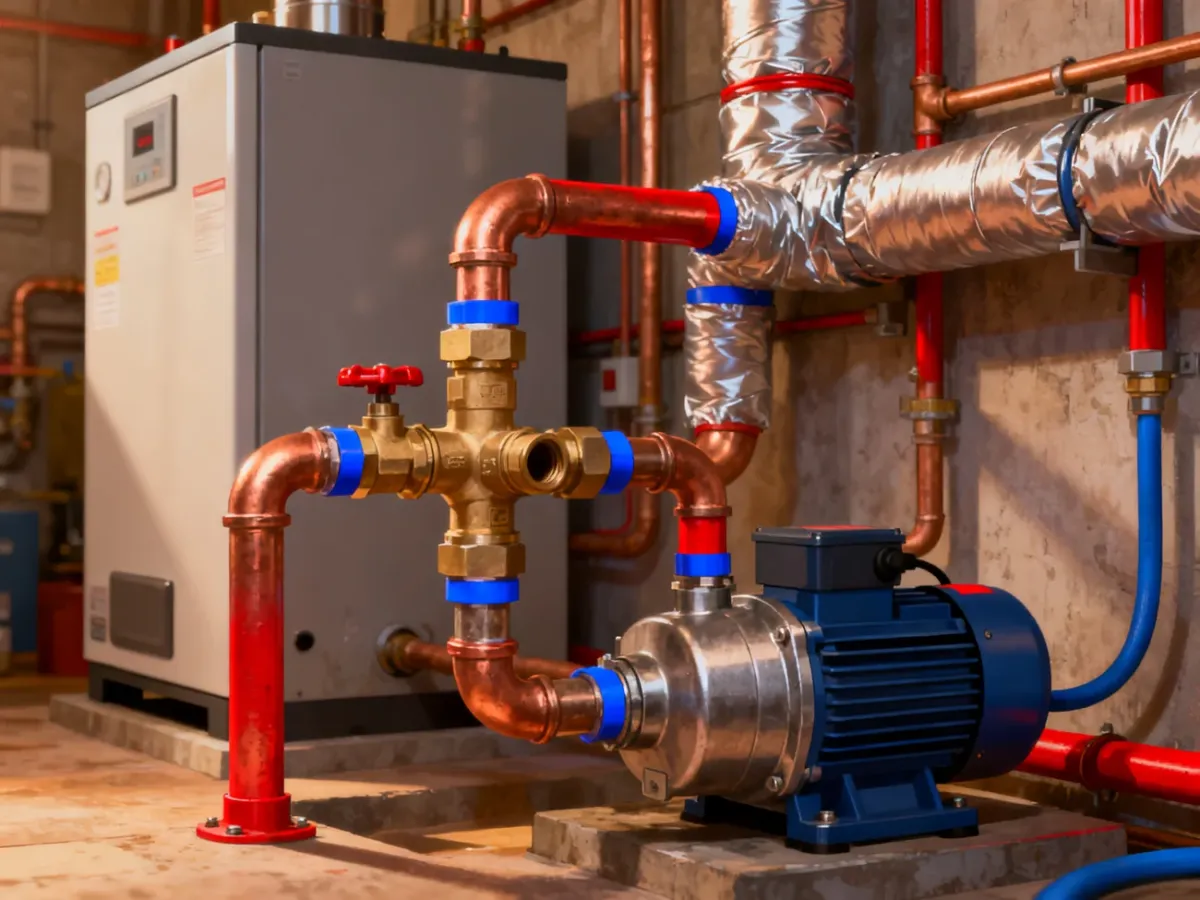

5. Zabezpiecz temperaturę powrotu

Zawór trójdrożny lub czterodrożny należy zamontować zgodnie ze schematem producenta oraz strzałkami kierunku przepływu. Zawór miesza gorącą wodę z zasilania z chłodniejszą wodą z powrotu, dzięki czemu kocioł szybciej osiąga właściwe warunki pracy.

W wielu konstrukcjach przyjmuje się, że temperatura powrotu powinna utrzymywać się co najmniej na poziomie 55°C, ale wartość wiążąca wynika z instrukcji danego kotła. Zbyt chłodny powrót sprzyja kondensacji i korozji niskotemperaturowej. Ochrona powrotu nie służy do regulowania ciśnienia, dlatego nie zastępuje naczynia przeponowego ani grupy bezpieczeństwa.

6. Napełnij, odpowietrz i wyreguluj instalację

Po zakończeniu montażu napełniaj instalację zgodnie z procedurą producenta. Otwórz odpowietrzniki w przewidzianych punktach, sprawdź pompę i usuń powietrze z obiegów. Ciśnienie na zimnej instalacji musi odpowiadać obliczeniom oraz instrukcji kotła, dlatego nie należy przyjmować jednej wartości dla wszystkich budynków.

Przed rozruchem wykonaj próbę szczelności przewidzianą dla danego systemu. Sprawdź połączenia gwintowane, kołnierze, zawór bezpieczeństwa, naczynie i miejsca podłączenia czujników. Dopiero po potwierdzeniu szczelności ustaw sterownik, temperaturę kotła i parametry pompy.

UWAGA – błędy, które mogą zagrozić instalacji

Przed uruchomieniem zweryfikuj szczególnie następujące kwestie:

• Nie ma zaworu odcinającego między kotłem a naczyniem przeponowym.
• Zawór bezpieczeństwa i odpowietrznik nie są odcięte od kotła żadną armaturą.
• Naczynie ma prawidłową pojemność i ciśnienie wstępne ustalone według dokumentacji.
• Zawór ochrony powrotu jest zamontowany we właściwym kierunku i steruje temperaturą, a nie ciśnieniem.
• Temperatura powrotu osiąga wartość wymaganą przez producenta, zwykle nie niższą niż 55°C.

Nie uruchamiaj kotła, jeżeli brakuje któregokolwiek z zabezpieczeń albo wskazania manometru są niestabilne. W razie modernizacji starej instalacji pomocny może być wymiennik płytowy, który rozdziela obieg kotłowy od obiegu odbiorczego. Dobór takiego rozwiązania wymaga jednak obliczeń przepływu i mocy.

Lista kontroli przed pierwszym uruchomieniem

Przed podaniem paliwa i włączeniem kotła sprawdź kolejno:

• Szczelność wszystkich połączeń hydraulicznych oraz przewodu spalinowego.
• Zgodność położenia zaworów z dokumentacją instalacji.
• Ciśnienie w zimnym układzie i ciśnienie wstępne naczynia przeponowego.
• Odpowietrzenie kotła, pompy, grzejników i pozostałych obiegów.
• Działanie pompy oraz prawidłowy kierunek przepływu.
• Położenie i działanie zaworu ochrony powrotu.
• Ustawienia sterownika, czujników temperatury i zabezpieczeń kotła.

Poprawny schemat podłączenia pieca na pellet w układzie zamkniętym opiera się na trzech elementach: kontroli ciśnienia, ochronie powrotu i właściwym przepływie. Jeżeli instalacja obejmuje bufor, kilka obiegów lub nietypową modernizację, końcowy montaż i pierwsze uruchomienie powinien wykonać instalator zgodnie z dokumentacją producenta oraz obowiązującymi wymaganiami technicznymi.

Artykuł ma charakter informacyjny. Instalację kotła na pellet, elementów zabezpieczających i przewodów spalinowych należy wykonać zgodnie z instrukcją producenta, projektem instalacji oraz obowiązującymi przepisami. Przed pierwszym uruchomieniem skorzystaj z pomocy uprawnionego instalatora.
